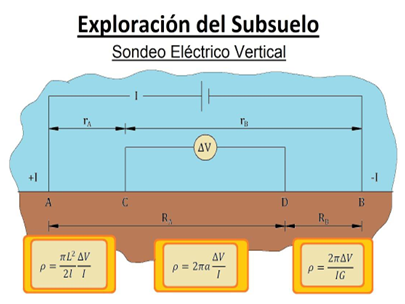

Sondeo eléctrico vertical¶
Técnica que se usa para estudiar el subsuelo midiendo cómo cambia la resistividad eléctrica en diferentes profundidades respecto a un punto central usando las leyes de Maxwell. Útil en estudios de agua subterránea para encontrar acuíferos, en minería para detectar minerales, y en construcción para evaluar el terreno
La magnitud medida se denomina “resistividad aparente” (ρa)
Registros¶
Registros Eléctricos¶
Permiten establecer propiedades físicas de las rocas que rodean una perforación.
Registro Sónico¶
Técnica que permite determinar el tiempo que tarda una onda sonora en atravesar un pie de formación geológica.
Registros Radioactivos¶
Elementos radiactivos que contienen las rocas se desintegran en partículas de tamaño arcilla. Se basan en la medición de las emisiones naturales de rayos gamma de las rocas.

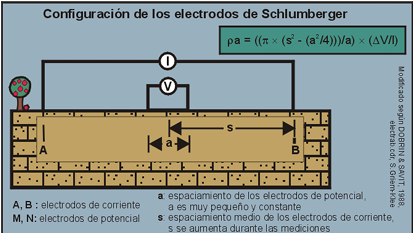

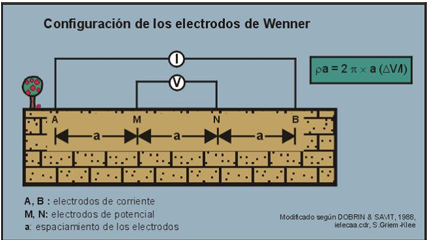

Metodologías de Sondeo: Schlumberger y Wenner¶
Ambas metodologías utilizan electrodos para aplicar corriente y medir la resistividad, pero se diferencian en la disposición y separación de los mismos.
| Shlumberger | Wenner |
|---|---|
| hacer circular una corriente entre dos terminales de corriente, mientras que se mide la diferencia de potencial entre dos terminales de tensión. Separa progresivamente los terminales mientras aumenta la profundidad. |
Los electrodos de corriente y tensión se separan progresivamente con respecto a un punto central fijo |
 |
 |
| ## Perfil Estratigráfico | |
| Representación visual de las distintas capas de rocas y sedimentos presentes en el subsuelo de una determinada área |
- Estratificación, proceso en que las rocas se colocan en las capas (estratos)
- Techo superficie superior del estrato
- Muro parte interior del estrato
- Potencia de estrato espesor entre techo y muro
- Secuencia estratigráfica / Columna estratigráfica, sucesión de estratos en vertical
- Serie estratigráfica, sucesión de estratos en el tiempo
- Laguna estratigráfica, ausencia de materiales en estrato (ej. erosión)
Potenciales en medios homogéneos¶
Distribución del potencial eléctrico en un material con propiedades físicas uniformes
Bombas (las aburridas :c) hidráulicas¶
HACEN SLURP SLURP y jalan agua :)
Son máquinas que mueven fluidos, proporcionando energía mecánica - Cinética - Presión - Geodético - Piezométrico
Tipos de bombas - Volumétricas, mueve partes móviles empujando el liquido - Cinéticas, la parte que gira convierte el liquido en agua a presión para ser disparada
Clasificación¶
Clasificación de bombas según el tipo de alimentación¶
- Manuales, funcionan como los infladores, requieren fuerza humana
- Mecánica, usa un mecanismo externo para generar energía (combustión...)
- Motobombas, motores de gasolina
- Motobombas diesel, lo mismo que la motobomba, pero da más energía por las propiedades del diesel sobre la gasolina
- Eléctrica, usa energía eléctrica
- Solares, se alimenta de paneles
- Electrobombas, usan corriente eléctrica de fuentes convencionales (enchufe)
- Electrobombas con batería recargables, son dependientes de una bateria
Clasificación según su funcionamiento¶
- De desplazamiento positivo / Volumetricas, obligan al fluido a desplazarse basado en el volumen de los engranajes
- Centrífugas, usan rotor de álabes para impulsar el eje y mover el fluido
- Radiales
- Axiales
- Helicocentrífugas / mixtas
Eficiencia de la bomba¶
Hace referencia a la relación entre el trabajo realizado y la energia suministrada (del fluido) Se determina dividiendo caudal real / caudal teórico La eficiencia mecanica-hidraulica se determina dividiendo el par teorico para accionarla / el par real para accionarla La eficiencia general se calcula multiplicando la eficiencia volumétrica entre la eficiencia mecánica - hidráulica
Electrobombas¶
Bomba que es movida por motor eléctrico, convierte energía eléctrica en energía del fluído - De superficie, max 7 metros, usan la energía eléctrica - Sumergibles, no depende de la presión del aire - De presión, aumenta la presión usando la presión del aire
Bombas para lodos¶
Hay bombas para lodo en suspensión o asentado. Son bombas centrífugas con un impulsor con tolerancia cercana a la voluta.
Pozos¶
- Perforados artesanalmente, Todo es manual, excavación, barrenos... baja eficiencia pero baratos.
- Perforados mecánicamente, se usa maquinaria robusta, mayor profundidad, mas eficiente y mayor precisión, rápido y seguro pero caro
- Perforación rotativa, hace girar una broca, solo para suelos blandos
- Perforación percutora, golpea el suelo con algo pesado, para suelos duros o rocosos
- Perforación con retro percusión, combina el rotativo y percutora en la borca, fragmenta el material.
Fluidos de perforación en un pozo¶
Son mezclas usadas para facilitar la perforación, lubrican y enfrían la broca, transporta recortes, estabiliza el poso y controla la presión
La bentonita, es un tipo de arcilla usado para suspensión de cortes, estabilizar paredes en un pozo La verticalidad (que vaya recto) en un pozo necesita pruebas de alineamiento y para detectar deformaciones. la Prueba de bombeo, determina la capacidad del pozo, midiendo el volumen y tasa de recuperación del acuífero, determina la eficiencia y sostenibilidad del pozo.
Cono de abatimiento¶
Depresión en el nivel del agua (Dar forma de cono al pozo), este depende del caudal, el suelo, y profundidad.
Encamisado de pozo¶
Es ponerle recubrimiento, ya sea acero o PVC al pozo, para evitar derrumbes, contaminación y facilitar el flujo del fluido.
Calidad del agua¶
También llamado análisis hidroquímico Se busca la calidad para controlar la química, hay 3 factores - Físico, analiza el contenido de un líquido, fósforo, PH, oxígeno... (indican si hay o no hay) - Químico, miden niveles de algún químico, es igual al físico pero arroja el % que hay de cada elemento, determina también si hay bacterias o contaminación - Biológico, lo mismo que la química, pero determina cuáles son los virus, algas... que hay en la muestra - Bacteriológicas, determina la presencia de microorganismos en la muestra a nivel de micro (microbios... elementos pequeños) Y hay muchos parámetros a tomar en cuenta, unos de estos son PH, ORP, conductividad, O2, nitrato, iónes de fluoruro Los parámetros para laboratorio son - DBO - DQO - COT
Hay 3 tipos de análisis de agua
- Simple, son rapidos y con herramientas especiales en el mismo campo (in real taim)
- Completo (no pusieron nada las diapos)
- Especial, se mandan muestras a laboratorios para pedir algo en específico (ej. centrarse en el análisis de ciertos iones metálicos buscados)
Inspección de calidad del agua¶
Tratar el agua en la fábria le asegura la calidad, pero el problema surge al transportarlo en tuberias... la inspección cubre eso, verificar el funcionamiento del sistema de distribución.
La calidad general del agua dependerá de cómo se midan diversas características como la turbidez y el pH (entre otras) de acuerdo con las regulaciones estatales. La calidad del agua potable en este caso se basa en medir o tomar muestras de agua y analizarlas para determinar su nivel de acidez (pH), color, oxígeno disuelto y turbidez (una forma de medir los contaminantes suspendidos en el agua).
PH¶
medida de la concentración de hidrógeno e hidróxido en ela gua, debe estar entre 0 y 14, donde 0 es muy acida y 14 demasiado básico. Entre 5 y 9 es OK, pero entre 6 y 8 es el mejor.
**TODO LO QUE SE DEBE ANALIZA ES: ** - Conducción eléctrica: indicador de la cantidad de sales disueltas en el agua. - Dureza: minerales disueltos en el agua. - Sólidos totales disueltos: cantidad de partículas disueltas. - Nitratos y Nitritos: indicador de nitratos procedentes de aguas residuales. - Sólidos suspendidos: cantidad de partículas suspendidas en el agua. - Cianuros: presencia de compuestos químicos tóxicos. - Amonio y Sulfatos: presencia de compuestos químicos tóxicos. - Oxígeno disuelto: cantidad de oxígeno disuelto. - Color: evalúa materia orgánica presente en el agua. - Turbidez: mide la cantidad de partículas suspendidas en el líquido. - Cloruros y Fluoruros: sustancias disueltas en el agua. - Metales pesados: cantidades presentes en el agua. - Agentes patógenos: cantidad de organismos patógenos presentes.
NOMBRES DE LAS PRUEBAS QUE SE HACEN Filtración de agua Tinción de Gram Incubación Enumeración de colonias de microorganismos Recuento de bacterias heterótrofas Valoración de bacterias indicadoras de contaminación fecal
