2023 08 14 Proteus

Configuración de Proteus en proyectos

• Nuevo proyecto
• Elegir carpeta
• base 18f4550io
• Opciones por defecto
• No crear PCB
• No firmware

Hacer click en el listado de partes, y seleccionamos PIP 18F4550 y le damos doble click. Esta parte se agregará al darle doble click. Hay que configurar el oscilador para el PIP, así que buscaremos "cristal de cuarzo", puede ser PICK AXE con 22 pico faradios. Buscamos el capacitor cerámico de 25 picofaradios. Buscar la resistencia genérica -> resistores Buscamos device y le ponemos el valor que queremos Leds: Botón de reset

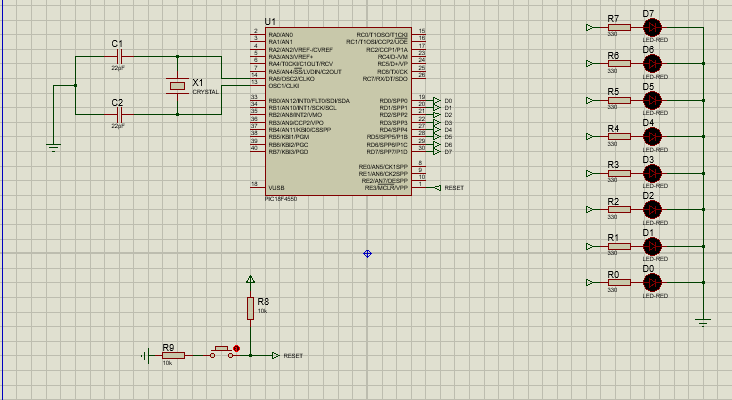

DIAGRAMA ESQUEMATICO:

Cristal de cuarzo usado para configurar, y el oscilador No es lo mismo usar un oscilador de 8 megas que de 4 megas. Si hacemos una rutina con un cristal de 4 megas y ponemos uno de 8, pasamos de algo programado en 1 segundo a 1/2 segundo. Esto puede afectar en la funcionalidad de lo que hemos configurado.

NOTAS¶

Podemos usar terminales para no estar usando cables en Proteus. Si la resistencia es solo para limitar la corriente de un LED

La mayoría de circuitos de reset incluyen una resistencia adicional. Esta resistencia es de 100 ohms, un divisor de voltaje funciona de la forma que Voltaje = V * B , el resultado de este producto debe ser menor a 0.7 en todo momento.

Un bit set o bit clear son operaciones orientadas a BIT.¶

ERRORES FRECUENTES¶

En ninguna parte dice alimentación y tierra en el programa Proteus, así que si alguna vez no funciona, haremos esto

• Click derecho sobre el PIC
  • Propiedades
    • Revisar que la frecuencia del reloj del procesador sea de los MHz del cristal que estemos configurando
    • Marcar que cuando un componente se quiera conectar, lo vincule a la placa donde está el microcontrolador, así ambos tienen la misma alimentación.
      • Adicionalmente, debemos ver el botón "exclude", si no está marcado, está conectado a alimentación.

Generalmente no necesitamos acceso a memoria

BSF F, B {, A}

BSF PORTD, 0
